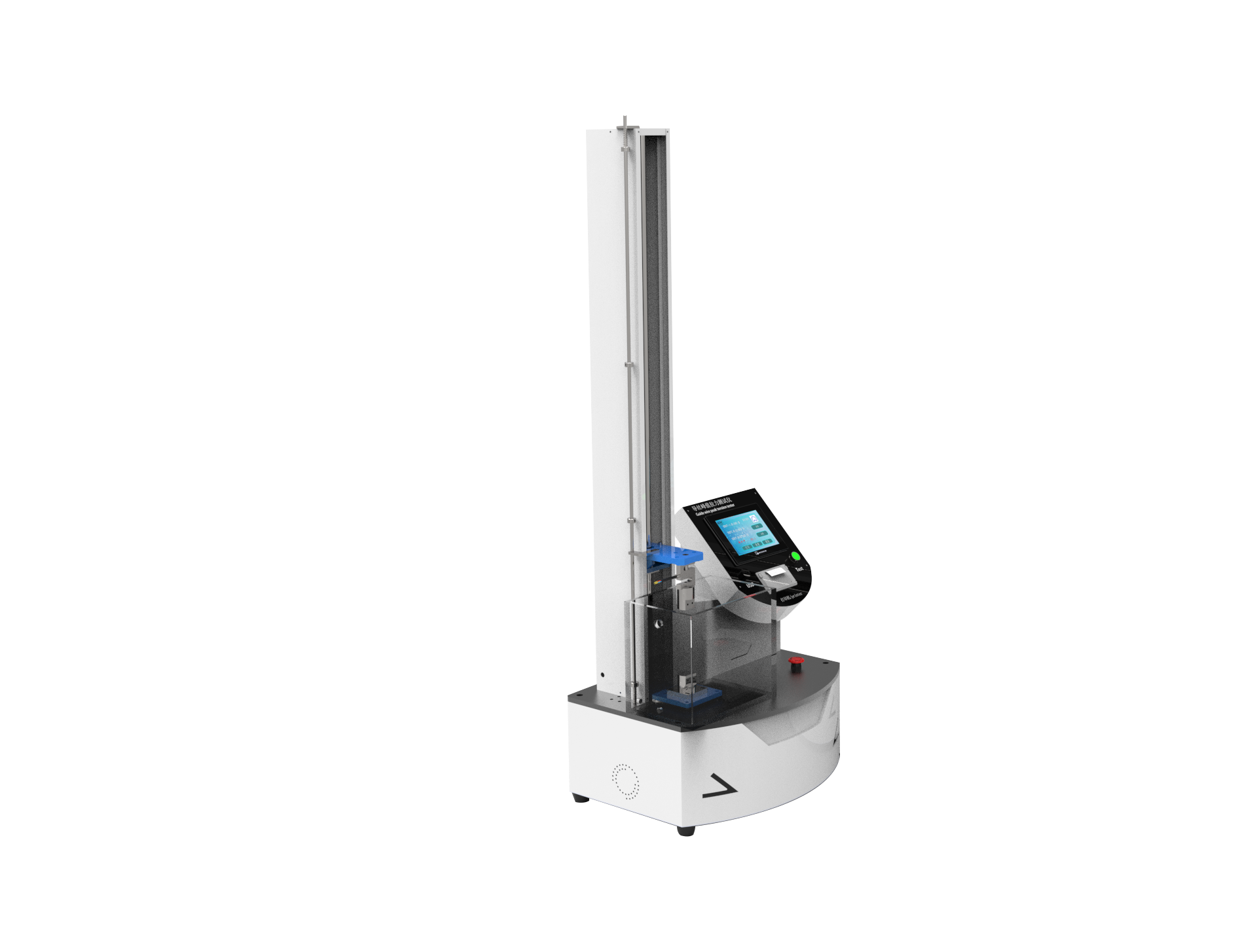

導絲峰值拉力測試儀

一，生產廠家：

采用7寸威綸通液晶觸控顯示屏，中文菜單顯示。公稱規格、設定載荷、打印設定、測試、上行、下行、時間、標定。由鍵盤與觸摸控制液晶顯示屏上的菜單，機載打印測試結果。

二，標準：

wan全符合YY0450.1-2020標準中相關條款設計制造。

技術指標

控制系統：PLC;

操作界面：彩色7寸觸摸屏，中英文切換；

透明亞克力水槽，可觀察實際測試現狀；

拉力夾具：304不銹鋼夾具，浸泡水中，水溫0-37°；

標配恒溫水槽：室溫+99°；

公稱規格：根據客戶要求

拉力范圍：1-30N，  精度：±0.05%；

拉力速率：0-10MM/MIN可在觸摸屏上任意設置速度；

設定時間:1s～60min,   客戶任意設置   精度：0.2S

拉力起始距離：150MM以上（可調）

凈重：70kg  ；

外形尺寸：440×300×1260（mm）；

儀器終身mian費依標準：規定升級服務；

設備免費保修期為1年；

四，工作原理

應對導絲上會導致失效的關鍵連接處的峰值拉力進行評價。任何體外的連接都無須進行所列的拉伸試驗。對每個試驗段施加拉力直至發生失效。

1儀器

2拉伸試驗裝置能施加10N的力。

3楔形開口夾具橡膠貼面氣動夾具,或其他夾具。

4從供試器械上選取一個試驗段。關鍵連接處包含在試驗段內。

5將形開口夾具(H22)連接到拉伸試驗裝置(H21)的移動夾頭上將氣動夾具連接到拉伸試驗裝置的固定夾頭上。

6把導絲的一端固定在楔形開口夾具上確保夾具只對末端加力,在導絲近中點位置將其夾緊在氣動夾具中,確保夾緊點離模形開口夾具至少150mm。 H34以10mm/min的速度施加拉伸力,直到發生失效。
